郵箱:

sales@tosvdf.com

電話:

13585010888

MB-80V刀具業務部聯系人成晨:15061801548




同時實現寬大的Y軸移動量和良好的操作性

適用于中/大型零件加工的加工領域

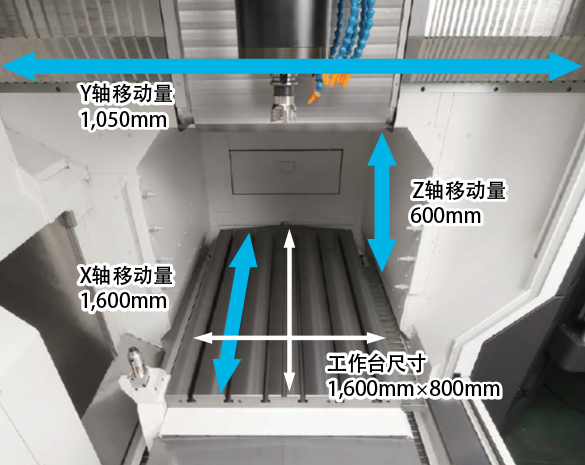

Y軸移動量 1,050mm
對應中/大型零件加工或大型塑料模具的800mm的工作臺,
1050mm的Y軸移動量
● X軸移動量 : 1,600mm
● Y軸移動量 : 1,050mm
● 工作臺尺寸 : 1,600×800mm

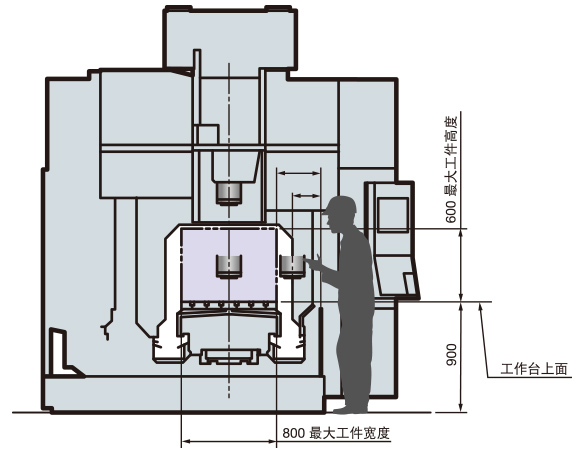

對工作臺/主軸的良好接近性實現良好操作性

對工作臺/主軸的可近性
● 對主軸的關聯 : 220mm
● 對工作臺的關聯: 345mm
● 工作臺高度 : 900mm
● 前面門開口寬度 : 1,620mm

大工件
● 大工件尺寸 :長度1,600、寬度800、高度600mm
● 大承載重量 :2,500kg

加工模具或半導體制造設備零件

從一般機床零件到模具/鋁等,可滿足各種加工需求的主軸陣容

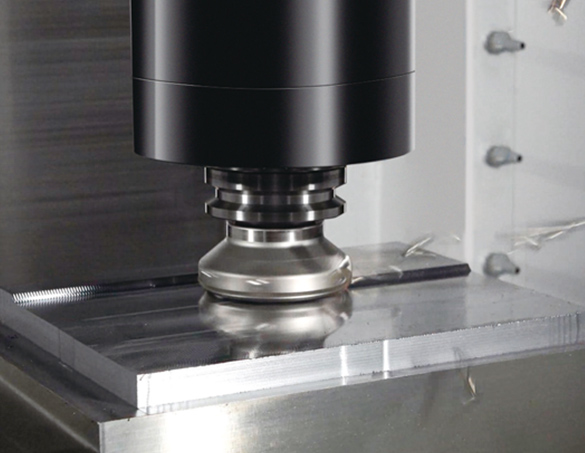

廣域主軸 (No.40)

適合一般機床零件的高效率加工

● 主軸轉速:15,000min-1
● 大功率:26/18.5kW(10分/連續)
● 大扭矩:199/146N?m(5分/連續)

刀具 主軸轉速
min-1
切削速度
m/min
進給速度
mm/min
切削寬度
mm
切削深度
mm
切削量
cm3/min
ø100面銑刀
5刃(硬質合金)
955 300 1,429 70 4 400
不重磨鉆頭
ø50
606 95 90.9 - - -
絲錐
M30P3.5
240 23 840 - - 84%(主軸負荷)
(被切削材料:S45C)

刀具 主軸轉速
min-1
切削速度
m/min
進給速度
mm/min
切削寬度
mm
切削深度
mm
切削量
cm3/min
ø63面銑刀
5刃(硬質合金)
15,000 2,969 8,523 44 4 1,500
(被切削材料:A5052)

高速主軸 (No.40)
主要用于鋁加工的高速主軸 (特殊規格)
● 主軸轉速:20,000min-1
● 大功率:30/22kW(10分/連續)
● 大扭矩:57/42N?m(10分/連續)

大功率主軸 (No.40 / No.50滾子軸承規格)
模具粗加工/精加工的完結 (特殊規格)
● 主軸轉速:12,000min-1
● 大功率:33/26kW(10分/連續)
● 大扭矩:302/148N?m(10%ED/連續)

刀具 主軸轉速
min-1
切削速度
m/min
進給速度
mm/min
切削寬度
mm
切削深度
mm
切削量
cm3/min
ø100面銑刀
5刃(硬質合金)
955 300 1,910 70 5 669
ø20銑刀
7刃(硬質合金)
4,000 251 9,520 20 3.7 704
(No.50大功率主軸 被切削材料:S45C)



對應長時間無人運轉

輕松清掃大量鋁屑的切屑處理性能

● 寬敞的機內排屑器
● 橫梁噴淋洗凈(特殊規格)
● 不會(huì )堆積切屑的機內垂直護蓋構造

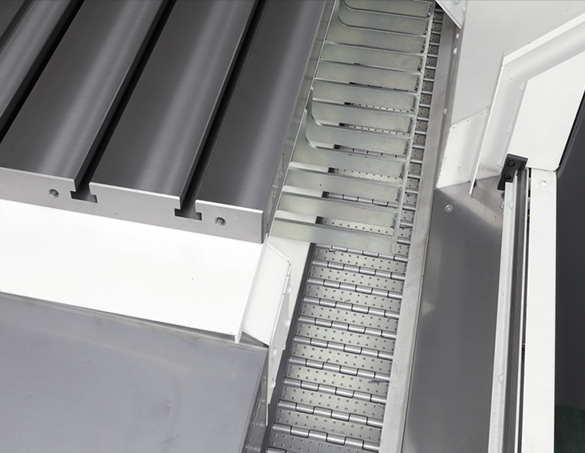

在工作臺前后設置寬敞的機內鉸鏈式排屑器。
即使大量切屑也可順利排出

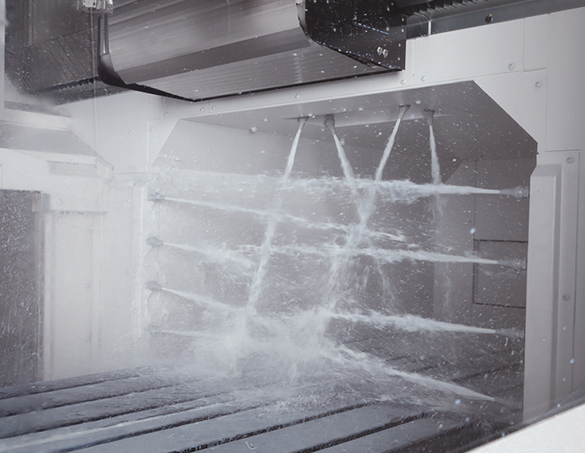

通過橫梁噴淋洗凈(特殊規格)工件,清掃工作臺上的切屑

“接受溫度變化”獨特的構思
Thermo-Friendly Concept


通過構造設計與熱位移控制,實現驚異的加工精度的“Thermo-Friendly Concept”
不僅避免了繁瑣的尺寸補償和暖機運轉,而且對于長時間的連續運轉以及車間內溫度環境變化也能夠發揮尺寸穩定性。

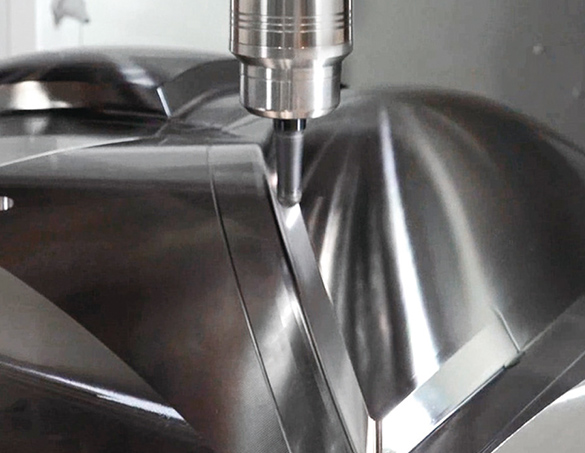

實現了金屬模具的高面品質的加工
Hyper-Surface(特殊規格)


自動修整加工數據,輕松提高模具的加工面質量
無需使用CAM修改加工數據。減少了劃痕和邊緣的不齊,提高了加工面的質量,縮短了手動精加工拋光工藝的時間。
除了傳統Super-NURBS的曲線自適應加速度控制之外,Hyper-Surface的新功能還可以在保持形狀精度的同時,自動校正從CAM輸出的加工數據的邊緣部分和相鄰加工路徑之間的位置偏差。

基本信息
    MB-80V
工作臺尺寸 mm 1,600×800
主軸轉速 min-1 15,000
12,000
刀庫收納數量 32
主軸電機功率 kW 26/18.5(10分/連續)
33/26(10分/連續)
機床尺寸(W×D×H) mm 4,500×2,970×3,320
