MS-320H刀具業務部聯系人成晨：15061801548

自動化在各種生產形式中以緊湊的空間實現自動運轉

以緊湊的空間實現長時間穩定的自動運轉

支持自動化的緊湊型基礎機床

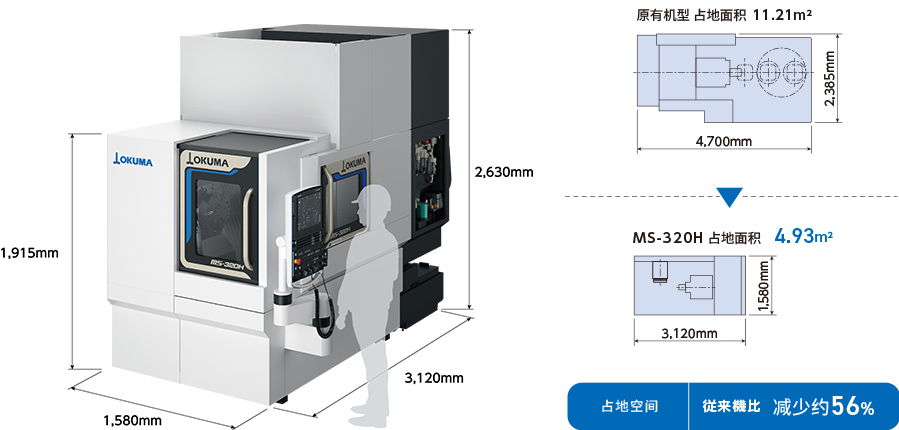

可加工□250mm以下的中小型部件，與原有機型相比，占地面積減少56%。

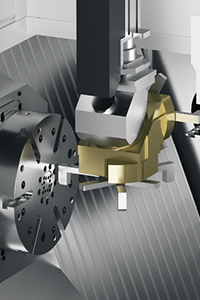

應對靈活的自動化 8端口（液壓端口、氣動端口）加工室內配置的夾具端口多達“8端口”，用于夾具的液壓和氣壓供應?？伸`活對應夾具，支持各種形狀工件的自動裝卸。

多種多樣的自動化陣容
靈活地實現了小部件多品種少量生產/批量生產，可根據不同生產形式調整，從單臺設備加工單元到多臺設備量產生產線均可支持。

提升量產加工生產效率的加工單元

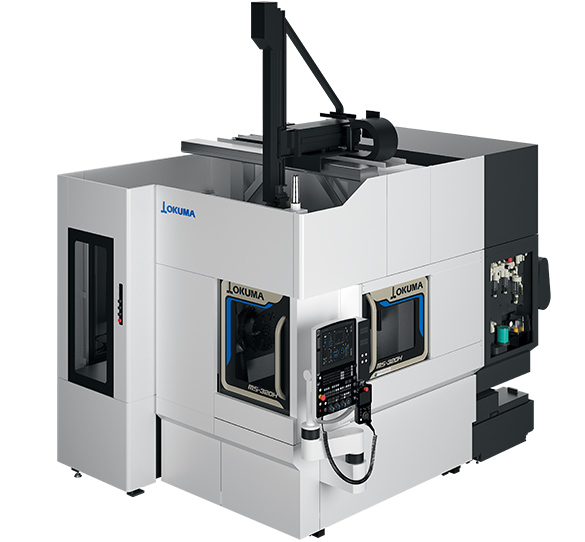

機械手

頂部門電動化縮短機械手節拍時間

機械手運轉時，頂部門電動化可精準控制開閉位置，減少多余動作。同時避免了開閉時的沖擊力，實現高速性與可靠性的平衡。

機械手工件裝卸時間	5.3秒
工件尺寸	ø250×L80mm （8kg×2個） ø150×L120mm （4kg×2個）
頂部門 開閉時間	0.5秒

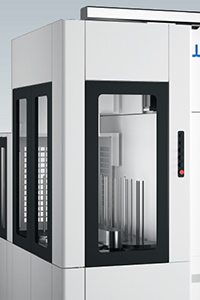

高度可視性的儲料器

10工位工作臺采用大型亞克力窗設計。材料與成品數量一目了然，可有效防止因材料不足而導致的加工停止。

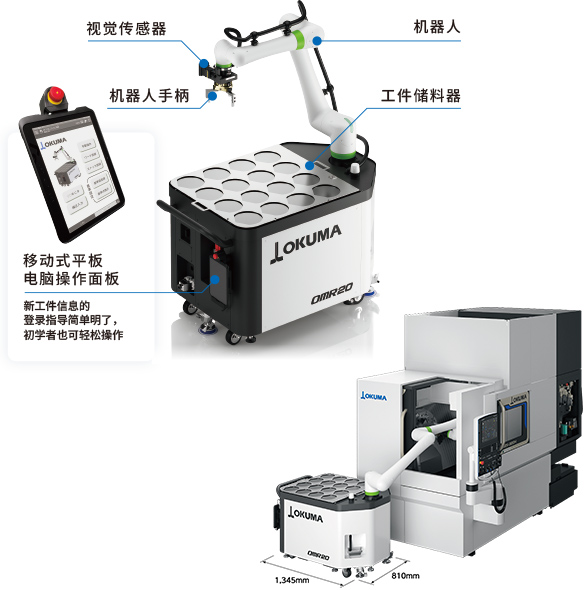

根據生產的繁忙狀況靈活切換的加工單元移動式協作機器人OMR series		輕松實現緊湊型自動化配備“移動式協作機器人OMR series”，實現多品種小批量生產的自動化。由于無需安全柵欄，機器人可在工廠內自由移動，根據繁忙狀態靈活進行自動化作業。加工設備的切換可在4.5分鐘內完成，大幅度縮短加工時間。此外，沒有復雜的教學與編程，無需專業知識和技能即可輕松操作機器人?？稍趩螜C操作區域內安裝，實現緊湊型自動化。

穩定運行
消除切屑故障，實現長期穩定運轉

革新性的機械結構可防止設備內切屑堆積

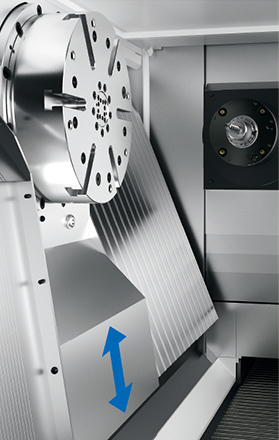

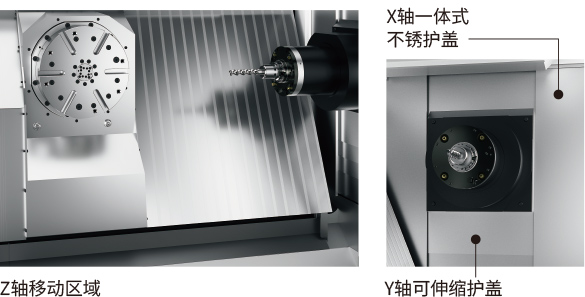

防止切屑堆積的內部防護罩結構


通過擴大工作臺周?chē)跋路讲讳P鋼護罩的傾斜角度（大角度81°），防止切屑堆積。				消除了Z軸移動區域切屑的卡滯。此外，采用X軸不銹鋼一體式護蓋和Y軸低凹設計的可伸縮護蓋，形成平坦的機內蓋板結構，防止切屑堆積。

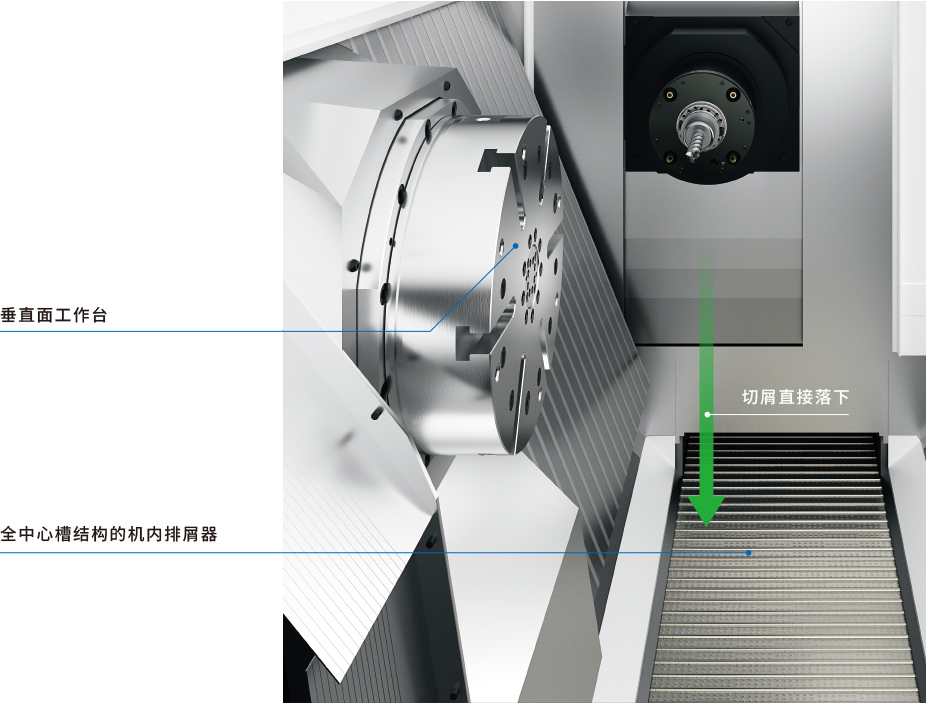

通過全中心槽結構和垂直面工作臺，實現從整個加工區域的切屑排出。

通過全中心槽結構，大幅提升切屑處理能力。垂直設置的工作臺使切屑直接落到加工點下方的機內排屑器上，避免堆積在工件或工作臺上并順暢排出機外。不受切屑影響，實現穩定長時間連續加工。

高生產率
兼具緊湊性的同時實現強力切削

減少無效時間，高效率切削的緊湊型設備

標配的強力No.40主軸，可充分加工鋼材部件

標配為No.40尺寸強力主軸，即使是鋼材部件也能輕松加工，緊湊型設備同樣實現強力切削。

標準主軸No.40
主軸轉速	15,000min^-1
大功率	25/11kW（15%ED/連續）
大扭矩	73.1N?m（15%ED）

高速運轉縮短非切削時間

標準配備縮短非切削時間“電動ATC刀庫門”

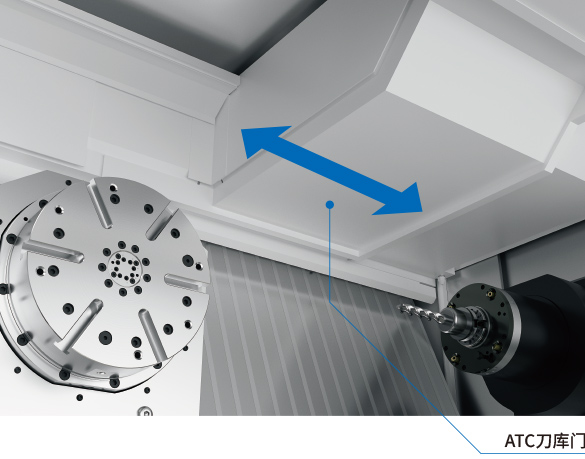

電動ATC刀庫門

縮短ATC刀庫門開閉時間
通過刀庫門與更換臂的同步控制縮短刀具更換時間

標配的“電動ATC刀庫門”可精準把握刀庫門位置，同步控制刀庫門與交換臂，消除無用動作，縮短換刀時間。此外，避免氣動式的沖擊力問題，實現穩定的設備運行。

ATC刀庫門運行時間

0.4秒

標準配備縮短非切削時間“電動ATC刀庫門”

進給軸（X、Y、Z軸）
快速進給速度	X、Y軸 50m/min Z軸 60m/min
快速進給速度	1.0G
工作臺（A軸）
快速進給速度	50m/min Z軸 60m/min
A軸分度精度/重復定位精度	±3秒 / 2秒　0.001°分度

基本信息

	項目	單位	MS-320H
移動量	X軸移動量（立柱左右）	mm	250
	Y軸移動量（主軸頭上下）	mm	250
	Z軸移動量（工作臺前/后）	mm	570
工作臺	工作臺尺寸	mm	ø320
	大承載重量	kg	100
	大承載工件尺寸	mm	ø500×400
主軸	主軸轉速	min?¹	15,000
主軸	主軸錐孔		7/24錐度 No.40 [HSK-A63]
進給速度	快速進給速度	m/min	X、Y、Z：60
主電動機	主軸用電機	kW	25/11 （15%ED/連續）
ATC	刀柄型式		MAS403、BT40 [HSK-A63]
	拉釘型式		MAS2 [MAS1、CAT、DIN、JIS]
	刀庫容量	把	10 [24]
機床尺寸	機床高度	mm	2,630
	占地面積寬×長	mm	1,580×3,120
	機床質量	kg	7,000
數控裝置			OSP-P500M

［］是特殊規格
