MU-4000V刀具業務部聯系人成晨：15061801548

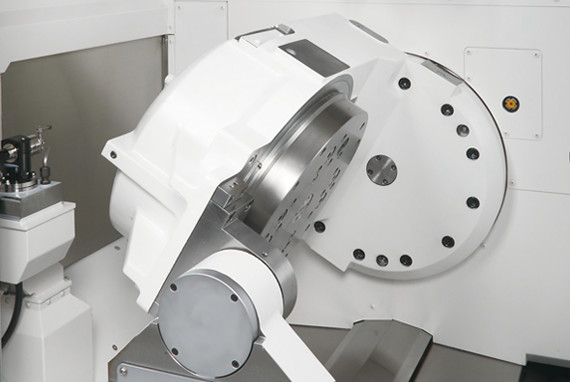

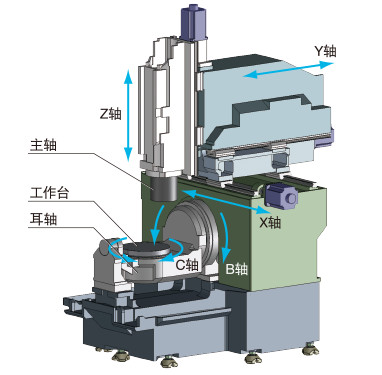

追求高精度、易操作性、緊湊度的“耳軸工作臺”


		耳軸工作臺的B軸采用高剛性、適合高速驅動的滾子齒形凸輪、C軸采用低速旋轉時也能產生大扭矩的直接驅動式電機，可進行高速、高精度加工。高速動作 ?B軸：50min^-1 ?C軸：120min^-1（標準規格） 1,200min^-1（特殊規格）〈車削模式時〉分度精度（實測值） ?B軸分度精度/重復精度：±1.78秒/±0.50秒 ?C軸分度精度/重復精度：±2.26秒/±0.12秒 ※記載的數據為實測值，不是保證值

從深思熟慮的設計中誕生的易于使用的5軸加工機

針對加工工件具備足夠大的動作范圍

確保大工件直徑為ø500mm、大工件高度為400mm的寬大加工區域，即使在工作臺各種角度傾斜的狀態下，刀具均能到達工件的邊緣，因此可實現較廣的5軸加工。
即使在耳軸工作臺處于擺動狀態下也可進行換刀，因此可實現循環時間的削減及加工精度的提高。

寬大加工區域
?旋轉范圍：B軸 +90～-120度，C軸 360度（無限旋轉）
?大承載重量：300kg
?大工件尺寸：ø500×高400mm

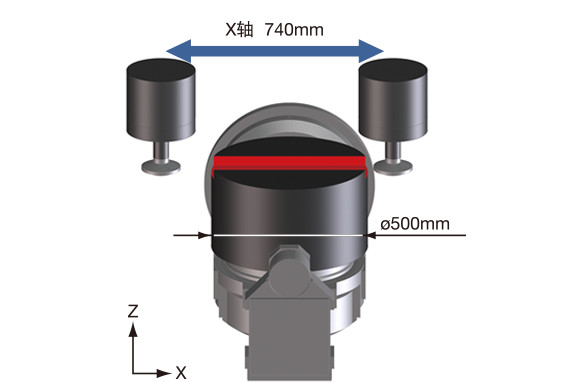

?充裕的X軸移動量，可支持大工件直徑（ø500）的外圓加工

即使大型工件也可輕松完成加工

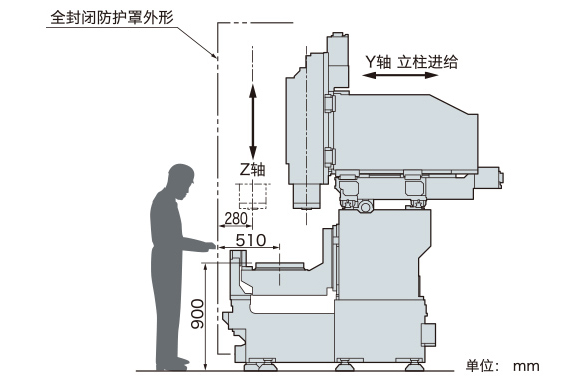

良好的接近性減輕操作人員的負擔通過采用耳軸工作臺的軸向接近方式，實現了距工作臺中心515mm的距離。主軸接近性好，便可減輕加工準備作業時操作人員的負擔，提高作業效率。		提高加工狀態的可視性通過采用可120度傾斜確認工件狀態的BC軸工作臺和正面防護門上的大窗，以及照亮加工室內、較少閃爍的LED照明燈，提高加工狀態的可視性。

高規格的基本性能用事實證明高效率加工

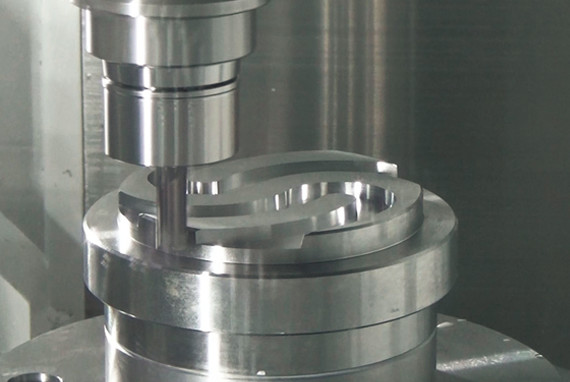

高輸出功率電機發揮高切削能力

主軸采用大扭矩為199N·m的電機，通過高效率加工縮短加工時間。

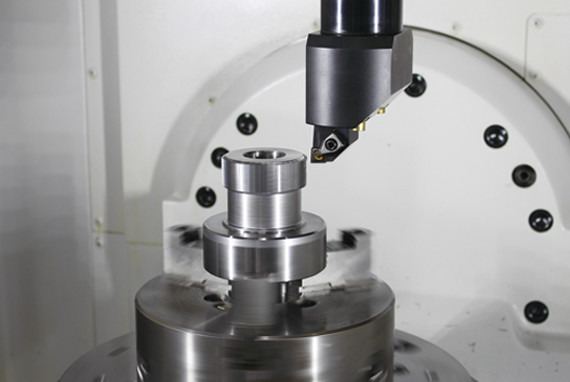

另外，車削主軸采用高扭矩直接驅動式電機，發揮高車削能力。

標準主軸
?主軸轉速 15,000min^-1 （車削規格時 12,000min^-1）
?大功率 22/18.5kW （10分/連續）
?大扭矩 199/146N?m （5分/連續）

車削主軸（特殊規格）
?工作臺（車削主軸）轉速 1,200min^-1
?大功率 15/10kW （15分/連續）
?大扭矩 477/318N?m （15分/連續）

基本信息

項目	單位	MU-4000V
工作臺尺寸	mm	ø400
主軸轉速	min^-1	15,000
刀庫收納數量	把	32
主軸電機功率	kW	22/18.5（10分/連續）
機床尺寸（W×D×H）	mm	2,399×3,248×2,950
展開規格		L

※L：車削規格
